Информация по зонам некроза при использовании аппликаторов для микроволновой абляции аппарата Surblate

В сегодняшней статье хотели бы поделиться с вами информацией по зонам некроза при работе со стандартными аппликаторами для микроволновой абляции для аппарата Surblate. Информация будет полезна при планировании операции.

Примечание: представленные выше данные по зонам некроза получены в экспериментальных условиях на образцах говяжьей печени ex vivo при температуре образцов 10 – 28℃ и температуре помещения 22℃, и носят исключительно справочный характер. Фактическая зона некроза может варьироваться в зависимости от различных факторов, таких как температура тканей, кровоток, состояние трахеи и тканей пациента. Фактическая зона некроза должна определяться с помощью лучевых методов визуализации тканей.

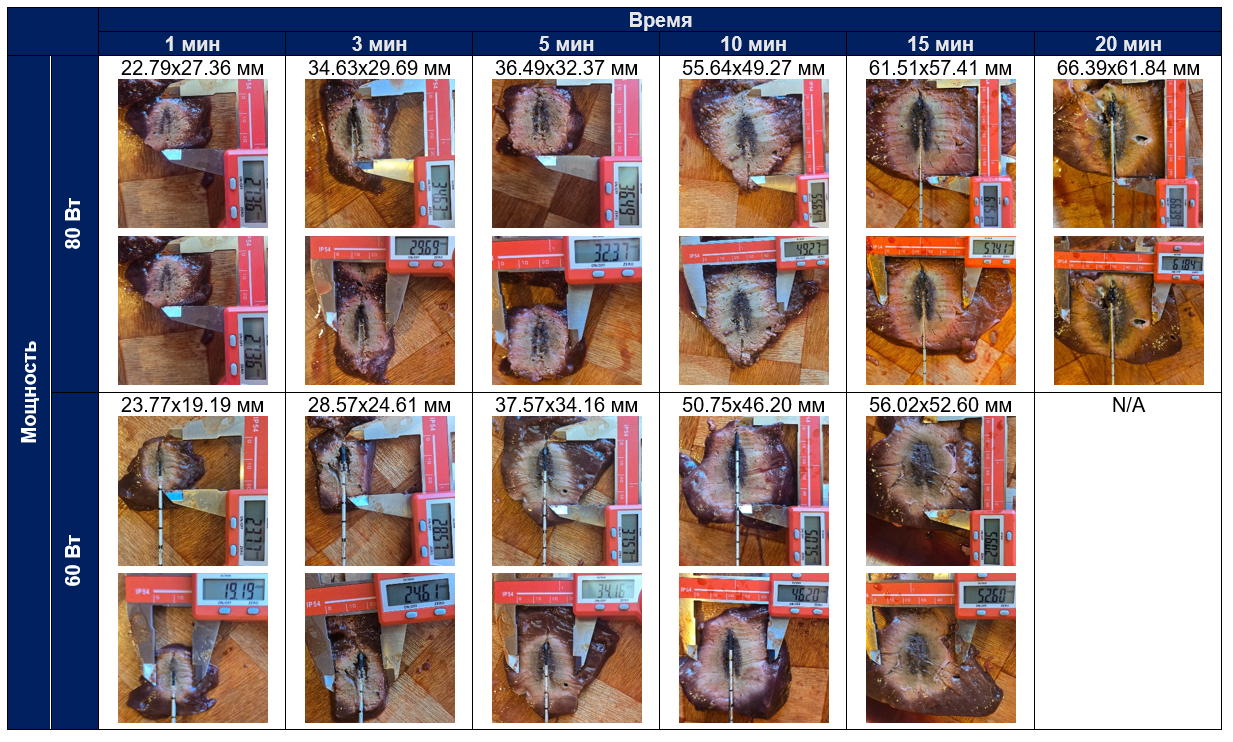

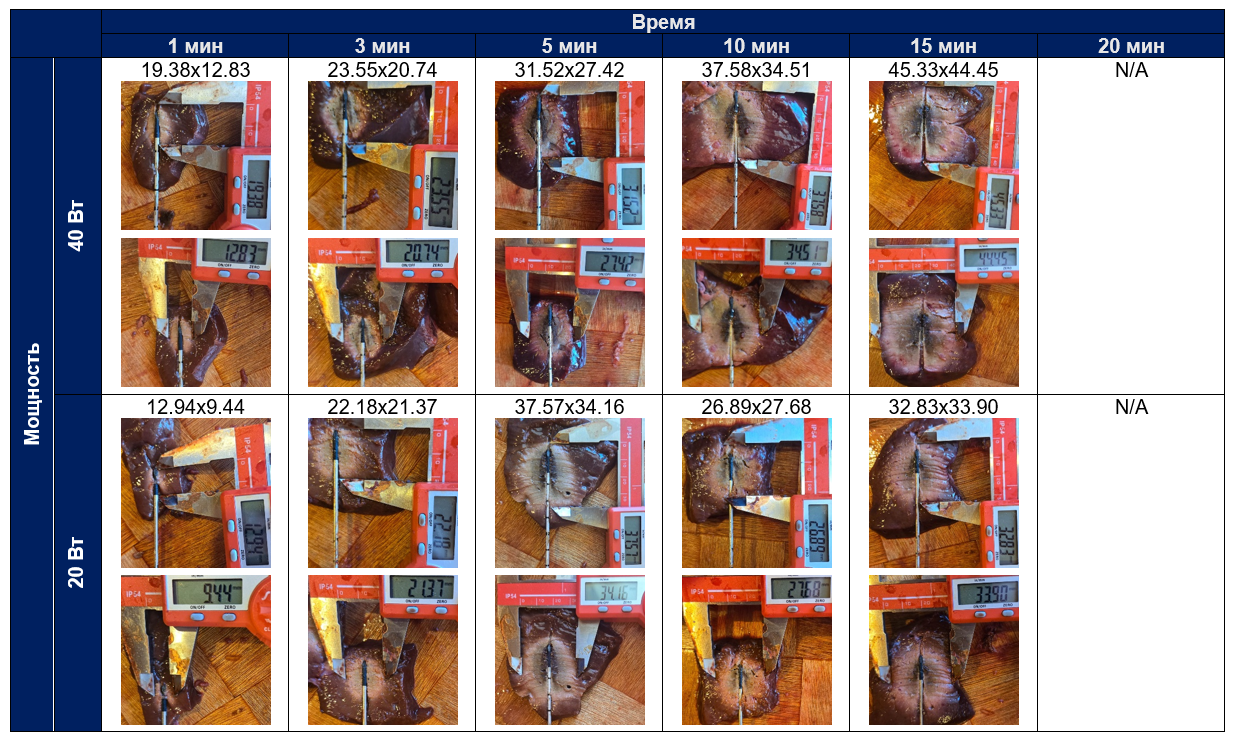

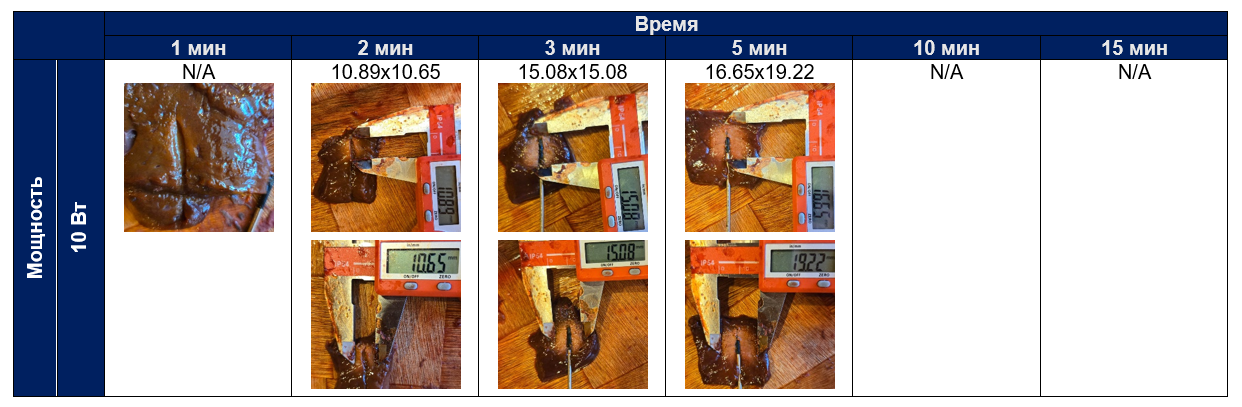

Испытания проводились с использованием аппликатора MTC-3CA-II33 (2.2 мм 180 мм). Точно такие же характеристики по зонам некроза имеет аппликатор MTC-3CA-II32 (2.2 мм 150 мм). Обращаем ваше внимание, что рекомендуемая мощность составляет 40-60 Вт, максимально допустимая мощность ≤ 80 Вт.  Ниже представлены зоны абляции при мощности 10 Вт, 20 Вт, 40 Вт, 60 Вт и 80 Вт и времени экспозиции 1, 3, 5, 10, 15 и 20 минут соответственно. Размер зоны некроза указан в мм, зона некроза имеет эллипсовидную форму.

Рекомендации по применению:

Примечание: представленные выше данные являются лишь демонстрацией общего процесса формирования зоны некроза, наблюдаемого в экспериментах с яичным белком и говяжьей печенью ex vivo. Поэтому эти данные носят исключительно справочный характер для приблизительного понимания процесса абляции. Данные, полученные в экспериментальной модели, могут отличаться между фактическими клиническими данными в реальных условиях. Пожалуйста, используйте средства лучевой визуализации тканей для мониторинга и контроля процесса абляции.

Рассмотрим процесс выделения и распределения тепла при микроволновой абляции в зоне некроза. Теоретическое понимание этого механизма позволит лучше контролировать процесс абляции.

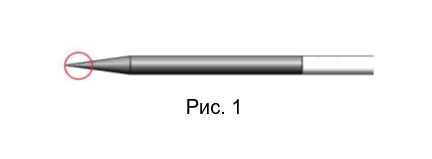

Шаг 1.  При начале абляции в первую очередь выделяется тепло в области, обведенной кружком на Рисунке 1:

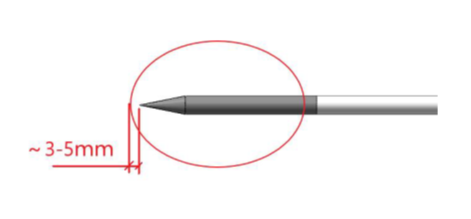

Шаг 2. Спустя примерно 2 – 3 минуты тепло распространится за пределы кончика и сформирует зону некроза в дистальном направлении от кончика примерно на 3 – 5 мм, как показано на Рисунке 2:

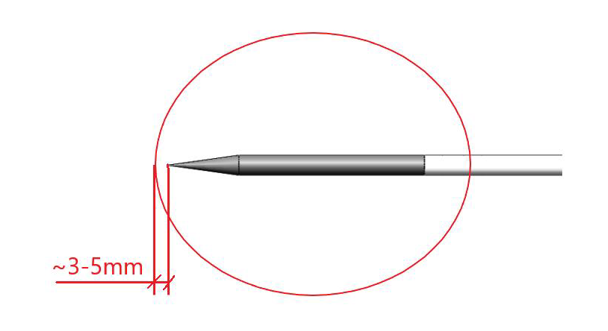

Шаг 3. При продолжении абляции, распространение тепла в дистальном направлении от кончика в основном остается на уровне 3 – 5 мм, а зона некроза будет распространяться в проксимальном направлении, как показано на Рисунке 3:
